Arrivée d’eau de douche - hauteur, entraxe et raccordement

Une arrivée d’eau de douche mal positionnée peut compliquer toute la pose de la robinetterie, provoquer une pression décevante ou obliger à rouvrir un mur fraîchement carrelé. Je vous propose ici des repères concrets sur la hauteur, l’entraxe, le diamètre des tubes, le choix entre PER et multicouche, ainsi que les contrôles à effectuer avant de refermer la cloison.

Ce que doit réellement alimenter une douche

Une installation classique comprend deux canalisations distinctes, une pour l’eau froide et une pour l’eau chaude sanitaire. Elles se terminent au niveau du mitigeur ou du robinet thermostatique, tandis que le flexible et la colonne de douche distribuent ensuite l’eau vers la douchette et la tête de pluie.

Je vois souvent une confusion entre l’alimentation et l’évacuation. La première amène l’eau sous pression jusqu’à la robinetterie. La seconde récupère l’eau utilisée et doit généralement disposer d’un siphon et d’une évacuation de 40 mm, avec une pente suffisante. Modifier l’un sans vérifier l’autre est une source classique de chantier incomplet.

Le choix du parcours dépend de la configuration. Dans une cloison creuse, les tubes peuvent passer derrière une plaque de plâtre, protégés par une gaine. Dans un mur maçonné, ils sont encastrés dans des saignées, mais les raccords doivent rester accessibles ou être réalisés avec des composants prévus pour être installés dans la paroi.

Quelle hauteur et quel entraxe prévoir

Pour une douche équipée d’un receveur, je retiens généralement une hauteur d’environ 110 cm au-dessus du receveur fini pour le mitigeur mural. Cette mesure reste un repère de confort, pas une hauteur universelle imposée par la réglementation. Elle doit être ajustée selon la taille des utilisateurs, le modèle de robinetterie et la présence éventuelle d’un siège ou d’un équipement adapté aux personnes à mobilité réduite.

Dans une douche à l’italienne, la mesure se prend depuis le sol fini. Il faut donc tenir compte de l’épaisseur de la chape, de l’étanchéité, de la colle et du revêtement avant de fixer les sorties. Une erreur de quelques centimètres peut sembler anodine, mais elle devient très visible une fois la faïence posée.

Lire aussi : Robinet avec faible débit d'eau froide - que vérifier ?

L’entraxe de 150 mm reste le standard

La plupart des mitigeurs muraux de douche utilisent un entraxe de 150 mm. Il s’agit de la distance entre les axes des deux raccords, et non de l’espace libre entre leurs bords. Les sorties doivent aussi être parfaitement de niveau et suffisamment affleurantes pour que les rosaces couvrent proprement les raccords.

Les raccords excentrés permettent parfois de rattraper un écart, souvent dans une plage d’environ 140 à 160 mm. Je les considère comme une solution d’ajustement, pas comme un moyen de compenser une pose très approximative. Un écart important ou des sorties fortement inclinées méritent une reprise avant la finition.

Pour une robinetterie murale classique, les sorties finales sont généralement en femelle 15 x 21. Vérifiez toutefois la notice du mitigeur avant de fermer le mur, car certaines colonnes encastrées, certains systèmes thermostatiques ou les installations à plusieurs jets utilisent des raccordements différents.

PER, multicouche ou cuivre quel tube choisir

Pour une rénovation de salle de bains, le PER et le multicouche sont les deux solutions que je trouve les plus pratiques. Le PER est souple et économique, tandis que le multicouche garde mieux sa forme, se dilate moins et offre une finition plus maîtrisée dans les passages visibles ou les zones difficiles.

Un tube de 16 mm de diamètre extérieur est courant pour le départ individuel d’une douche en PER ou en multicouche. Ce repère ne suffit pas toujours. Une grande longueur, une faible pression, plusieurs appareils utilisés simultanément ou une colonne hydromassante peuvent justifier un dimensionnement supérieur.

Je déconseille de réduire brutalement le diamètre juste avant le mitigeur pour utiliser un raccord trouvé dans un tiroir. Le goulot d’étranglement peut diminuer le débit et accentuer les variations de température. Les fabricants de robinetterie indiquent généralement les sections et raccords compatibles, ce qui mérite une vérification avant l’achat des tubes.

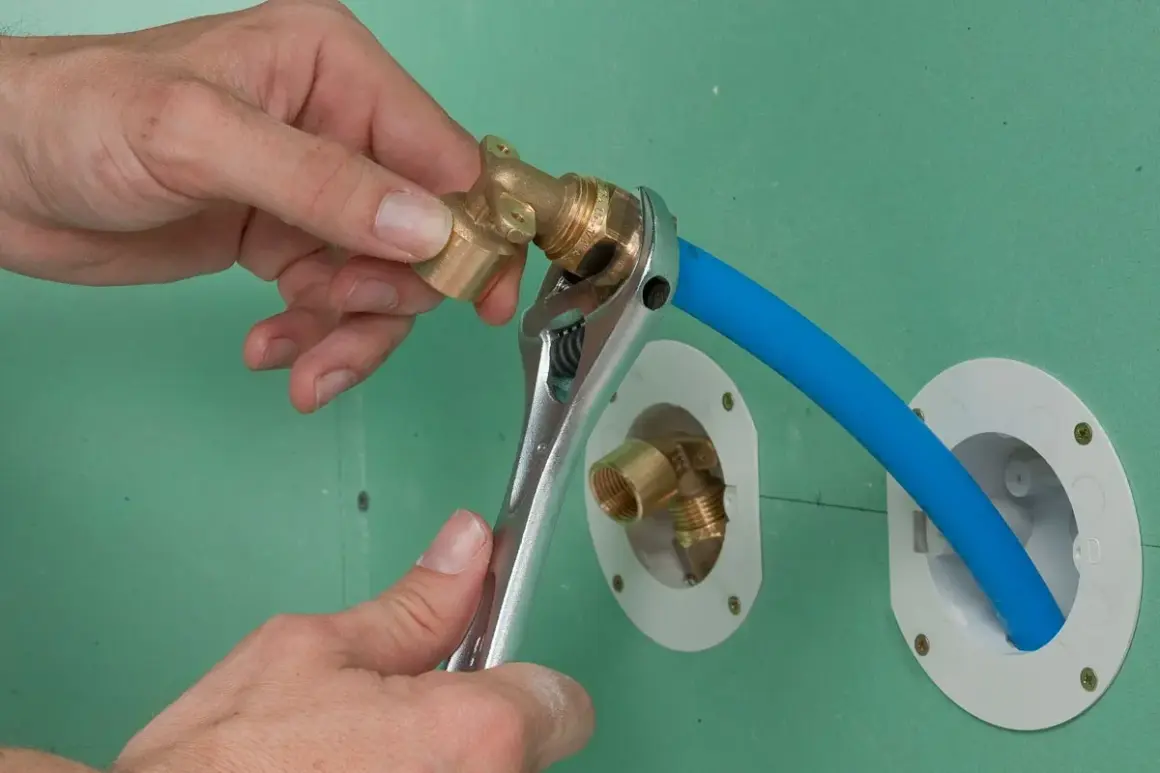

Réaliser le raccordement sans créer de fuite

Une pose propre commence toujours par la fermeture de l’eau, la purge des canalisations et un repérage précis du mur fini. Il faut dessiner l’emplacement du receveur, du carrelage et de la robinetterie avant de tracer les saignées. Cette préparation évite notamment de placer une sortie derrière un joint de carrelage ou trop près d’un angle.

1. Couper l’eau et purger les conduites d’eau chaude et d’eau froide.
2. Repérer la hauteur finie du mitigeur et l’axe central de la douche.
3. Positionner les deux sorties à 150 mm d’entraxe, de niveau et à la bonne profondeur.
4. Fixer les raccords sur une platine ou un support adapté à la nature de la cloison.
5. Raccorder les tubes en respectant le rayon de courbure, la gaine et les recommandations du fabricant.
6. Rincer et tester le réseau avant de poser l’étanchéité et le revêtement mural.

Sur une cloison en plaque de plâtre, une platine de fixation est particulièrement utile. Elle maintient l’entraxe et empêche les raccords de bouger quand on serre les écrous du mitigeur. Sans ce support, la sortie peut tourner dans la cloison et fragiliser l’étanchéité.

Pour le sens de raccordement, je garde toujours l’eau chaude à gauche et l’eau froide à droite, vue depuis l’utilisateur. Un montage inversé peut rendre un mitigeur thermostatique difficile, voire impossible, à régler correctement. Il faut aussi éviter d’enfouir un raccord mécanique ordinaire dans un mur sans dispositif prévu pour cette configuration.

Avant de carreler, ouvrez les vannes progressivement et inspectez chaque raccord avec un papier absorbant. Une petite humidité se repère plus facilement sur du papier que sur une dalle ou une plaque de plâtre. Le NF DTU 60.1 encadre les bonnes pratiques de mise en œuvre des réseaux sanitaires, mais la notice du fabricant reste déterminante pour les systèmes spécifiques.

Pression, débit et qualité de l’eau à contrôler

Une douche qui coule mal n’a pas forcément un problème de robinetterie. La pression dynamique, c’est-à-dire la pression mesurée pendant que l’eau circule, peut chuter si le réseau est sous-dimensionné, si un filtre est bouché ou si plusieurs appareils fonctionnent en même temps.

Dans une maison, une pression confortable au point de puisage se situe souvent autour de 2 à 3 bars. Au-delà de 4 bars, un réducteur de pression est généralement pertinent pour protéger les équipements. À l’inverse, une pression trop faible ne sera pas corrigée par un simple changement de mitigeur si la canalisation, le compteur ou la production d’eau chaude limite déjà le débit.

Le calcaire joue aussi un rôle très concret. Il peut réduire le passage dans les filtres du mitigeur, encrasser la douchette et perturber la régulation thermostatique. Je conseille de nettoyer les tamis et la tête de douche avant de conclure à une panne de l’alimentation. Dans les secteurs où l’eau est très dure, un traitement adapté peut améliorer le confort, mais il doit être réglé selon la dureté réelle de l’eau et entretenu régulièrement.

Pour une colonne de pluie large ou une douche à jets multiples, vérifiez le débit nécessaire en litres par minute. Une installation standard peut convenir à une douchette simple, mais elle sera parfois insuffisante pour alimenter plusieurs sorties simultanément. Le diamètre des tubes, la pression disponible et la capacité du chauffe-eau doivent être étudiés ensemble.

Quel budget prévoir pour créer ou déplacer les alimentations

Le prix dépend surtout de la distance entre le réseau existant et la douche, de l’accès aux murs et de la nécessité de reprendre l’évacuation. Une simple modification sur une cloison ouverte coûte beaucoup moins cher qu’une création complète dans une salle de bains déjà carrelée.

Ces montants restent indicatifs et n’incluent pas nécessairement le receveur, la robinetterie, l’étanchéité, le carrelage ou la paroi. Un devis sérieux doit détailler la fourniture des tubes, les raccords, les essais, la dépose éventuelle et la remise en état. C’est souvent cette dernière ligne qui explique les écarts importants entre deux propositions.

Les détails à vérifier avant de refermer le mur

• La hauteur est mesurée depuis le sol ou le receveur fini, et non depuis la dalle brute.
• Les sorties sont à 150 mm d’entraxe, parfaitement de niveau et à la bonne profondeur.
• L’eau chaude arrive à gauche et l’eau froide à droite.
• Les raccords encastrés sont fixés sur un support stable et compatibles avec la cloison.
• La pression et le débit conviennent réellement au modèle de douche choisi.
• Un test d’étanchéité a été réalisé avant la pose du carrelage.
• Les filtres, joints et raccords restent accessibles quand la conception le permet.

Si l’installation est ancienne, si les tubes sont corrodés ou si vous devez intervenir sur un mur porteur, je préfère faire valider le tracé par un plombier. Une arrivée bien dimensionnée et correctement fixée coûte peu face au prix d’une fuite derrière une paroi étanche, surtout lorsque la salle de bains vient d’être rénovée.
