Une fuite sous l’évier, un chauffe-eau à isoler ou un circuit d’arrosage à couper rapidement exigent un robinet simple à repérer et fiable à manipuler. La vanne quart de tour, généralement équipée d’un boisseau sphérique, ouvre ou ferme le passage de l’eau avec une rotation de 90 degrés. Voici comment elle fonctionne, comment choisir le bon modèle et comment l’installer sans créer de fuite.
L’essentiel à retenir avant de choisir votre robinet d’arrêt
- 90 degrés suffisent pour passer de l’ouverture à la fermeture complète.
- La poignée parallèle au tuyau indique généralement que l’eau circule.
- Pour l’eau potable, choisissez un modèle disposant de l’ACS.
- Le diamètre et le type de raccordement doivent correspondre exactement à la canalisation.
- Ce mécanisme convient surtout au tout ou rien, pas au réglage précis du débit.
Comment fonctionne ce mécanisme à 90 degrés

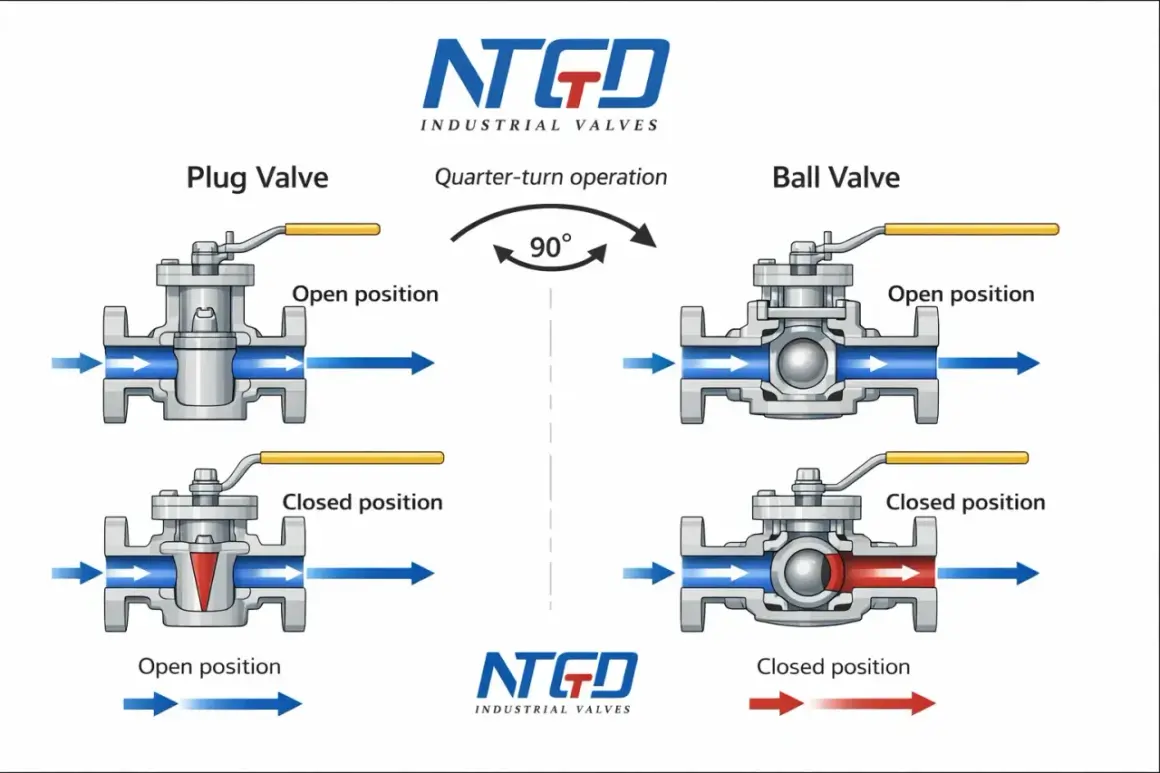

Dans le modèle le plus courant, une bille percée se trouve à l’intérieur du corps en laiton. Lorsque son ouverture est alignée avec le tuyau, l’eau passe presque directement. En tournant la poignée d’un quart de tour, la bille se place perpendiculairement au conduit et bloque le débit.
La position de la manette sert donc de repère visuel. Parallèle au tube, elle correspond normalement à une vanne ouverte. Perpendiculaire, elle signale la fermeture. Je conseille toutefois de vérifier le marquage du fabricant, surtout sur un modèle ancien ou installé dans une position peu visible.
Ce robinet est conçu pour isoler rapidement une partie du réseau. Il ne remplace pas une vanne de réglage, car le laisser à moitié ouvert peut accélérer l’usure des sièges d’étanchéité et provoquer des turbulences inutiles. Pour moduler un débit avec précision, un robinet à soupape ou un organe de réglage adapté sera plus pertinent.
Les différents modèles utiles en plomberie
Le terme recouvre plusieurs formes. Dans une maison, je rencontre surtout le robinet à boisseau sphérique deux voies, utilisé pour couper l’alimentation d’un lavabo, d’un ballon d’eau chaude, d’une machine à laver ou d’un circuit extérieur.
| Modèle | Usage principal | Point à vérifier |
|---|---|---|
| Droit | Deux tuyaux alignés | Le diamètre et le type de filetage |
| Équerre | Changement de direction à 90 degrés | L’espace disponible autour du raccord |
| Avec manette plate | Arrêt général ou circuit accessible | L’amplitude nécessaire pour tourner la poignée |
| Avec poignée papillon | Petits espaces sous un meuble | La facilité de prise en main |
| Trois voies | Distribution entre plusieurs circuits | Le schéma de passage de la bille |
Une version trois voies ne se choisit pas au hasard. Les perçages en forme de L ou de T ne dirigent pas l’eau de la même manière. Avant de remplacer un ancien modèle, je photographie toujours la position des raccordements et le trajet souhaité. Cela évite de monter une pièce parfaitement compatible en diamètre, mais inutilisable dans le fonctionnement du circuit.
Comment choisir le bon diamètre et le bon raccord
Le diamètre nominal est souvent exprimé en pouces, alors que les raccords français sont aussi indiqués en millimètres. Les dimensions les plus fréquentes sont 12 x 17 pour 3/8 pouce, 15 x 21 pour 1/2 pouce, 20 x 27 pour 3/4 pouce et 26 x 34 pour 1 pouce.
Ces valeurs désignent le filetage, pas nécessairement le diamètre extérieur réel du tuyau. Une canalisation en cuivre de 14 ou 16 mm, un tube PER de 16 mm et un raccord fileté 15 x 21 ne se remplacent donc pas directement. Il faut identifier le matériau du tube et utiliser le raccord adapté, avec compression, sertissage, soudure ou filetage selon l’installation.
Lire aussi : Brancher une électrovanne 24 V sans se tromper
Les critères qui comptent réellement
- Le fluide : eau potable, eau de pluie, chauffage, air comprimé ou autre.
- La pression de service : un modèle PN16 est prévu pour une pression nominale de 16 bar, sous les conditions précisées par le fabricant.
- La température : l’eau chaude exige une robinetterie compatible avec la température du circuit.
- La matière : le laiton convient à la plupart des réseaux domestiques, tandis que le PVC ou le PE répondent à d’autres contraintes.
- La certification ACS : elle est importante pour les composants en contact avec l’eau destinée à la consommation.
Pour une installation d’eau potable, je ne me contente pas de lire la mention « laiton ». Je vérifie la présence de l’attestation de conformité sanitaire. Une pièce prévue pour l’arrosage ou un circuit technique n’est pas automatiquement adaptée à l’eau de boisson.
Installation ou remplacement sans fuite
Remplacer ce type de robinet est accessible à un bricoleur soigneux, à condition de travailler sur un réseau hors pression. Fermez l’arrivée générale, ouvrez un robinet situé en aval et prévoyez une bassine ou un chiffon absorbant. Quelques décilitres peuvent encore rester dans la canalisation.
- Mesurez l’ancien raccord et repérez le sens de circulation si une flèche est présente.
- Choisissez une pièce de même diamètre, avec le même type de raccordement.
- Nettoyez les filets et retirez les anciens résidus de filasse ou de pâte.
- Posez le joint adapté sur un raccord à joint plat. N’ajoutez pas de ruban d’étanchéité sur une jonction qui assure déjà son étanchéité par joint.
- Sur un filetage mâle prévu pour cela, appliquez le produit d’étanchéité dans le sens du vissage.
- Serrez avec une clé sur les méplats du corps, jamais en forçant sur la poignée.
- Rouvrez l’eau lentement et contrôlez chaque raccord pendant plusieurs minutes.
Le défaut le plus courant vient d’un serrage excessif. Le laiton peut se fissurer, le joint peut se déformer et la fuite apparaître seulement après quelques heures. Une légère reprise du serrage suffit souvent. Si le raccord continue à suinter, il vaut mieux démonter, nettoyer et refaire l’étanchéité plutôt que multiplier les tours de clé.
Prix, durée de vie et limites à connaître
En France, un modèle standard en laiton coûte souvent 5 à 20 euros selon le diamètre, la marque et le raccord. Les versions trois voies, certifiées ACS ou conçues pour des pressions particulières peuvent atteindre 10 à 40 euros. Une intervention professionnelle ajoute généralement le déplacement et la main-d’œuvre, avec un montant très variable selon l’accès et la région.
Un modèle de qualité peut rester en service de nombreuses années, mais l’eau calcaire, les manœuvres brutales et une longue immobilisation accélèrent son vieillissement. Je recommande de faire jouer doucement la poignée une à deux fois par an, sans la laisser dans une position intermédiaire, afin de repérer tôt un point dur ou une fuite autour de la tige.
Une poignée dure ne signifie pas toujours que toute la vanne est à remplacer. Le problème peut venir d’un dépôt, d’un joint de tige fatigué ou d’une poignée déformée. En revanche, si le robinet fuit fermé, tourne dans le vide ou ne coupe plus complètement l’eau, le remplacement est généralement plus sûr qu’une réparation improvisée.
Dans un jardin, une vanne dédiée permet aussi d’isoler l’arrosage avant l’hiver et de limiter les dégâts en cas de gel. Pour un réseau d’eau de pluie, identifiez clairement les conduites afin d’éviter toute confusion avec l’eau potable et protégez les parties exposées contre le gel.
Le bon robinet se reconnaît à son usage précis
Pour une coupure rapide sous un évier, près d’un compteur ou sur une arrivée d’arrosage, ce mécanisme reste difficile à battre par sa simplicité et sa rapidité. Le choix devient fiable dès lors que le diamètre, le raccord, la pression, la température et l’usage sanitaire sont vérifiés avant l’achat.
Mon conseil est simple. Prenez une photo de l’installation, mesurez le raccord, notez le matériau du tube et choisissez une pièce certifiée lorsqu’elle touche à l’eau potable. Ces quelques minutes de préparation évitent la majorité des erreurs et garantissent une coupure nette quand vous en aurez réellement besoin.
