Brancher une électrovanne 24 V sans se tromper

Le programmateur est allumé, mais l’eau ne passe pas lorsque la zone d’arrosage démarre. Dans la plupart des cas, le problème vient d’une confusion entre 24 V alternatif et 24 V continu, d’un fil commun mal raccordé ou d’une connexion exposée à l’humidité. Je vous montre comment réaliser le branchement d’une électrovanne 24 V, choisir la bonne alimentation et contrôler l’installation sans prendre de risque.

Identifier le bon type de 24 V avant de toucher aux fils

Le nombre 24 V ne suffit pas à choisir le branchement. Une électrovanne prévue pour du 24 V CA fonctionne avec une tension alternative fournie par un transformateur ou un programmateur d’arrosage, tandis qu’un modèle en 24 V CC utilise une alimentation continue, souvent issue d’un bloc secteur, d’une batterie ou d’un système domotique.

Je vérifie toujours l’étiquette de la bobine et la notice du fabricant avant de connecter quoi que ce soit. Un modèle 24 V CC ne doit pas être relié directement à une sortie 24 V CA, même si la tension affichée semble identique. Cette erreur empêche souvent l’ouverture de la vanne et peut détériorer le solénoïde.

Ne pas confondre la tension et la puissance

La bobine possède aussi une consommation exprimée en VA pour le courant alternatif ou en watts pour le courant continu. Par exemple, une bobine indiquée 24 V et 7 VA demande environ 0,29 A en régime établi, mais son appel de courant au démarrage peut être plus élevé.

Pour plusieurs vannes, additionnez les consommations des modèles susceptibles de fonctionner en même temps. Certains programmateurs ne commandent qu’une seule électrovanne par zone, tandis que d’autres acceptent deux solénoïdes. La notice du programmateur prime toujours sur une règle générale.

Préparer le matériel et le câblage

Pour une installation d’arrosage classique, prévoyez un programmateur compatible, un câble multiconducteur adapté à l’extérieur, des connecteurs étanches et une boîte ou un regard suffisamment drainé. Le câble doit supporter l’humidité et les contraintes d’une pose enterrée, surtout si le parcours passe dans une zone de jardin fréquemment arrosée.

• Coupez l’alimentation du programmateur avant toute intervention.
• Repérez le fil commun et attribuez une couleur différente à chaque zone.
• Évitez les dominos ordinaires dans un regard humide.
• Utilisez des raccords remplis de gel ou des connecteurs prévus pour l’enfouissement.
• Gardez les conducteurs 24 V séparés des circuits 230 V et respectez les règles électriques applicables.

Sur une petite liaison, une section de 0,75 mm² peut souvent convenir, mais la longueur et le courant de la bobine peuvent imposer davantage. Une chute de tension devient problématique lorsque la vanne est éloignée du programmateur. Dans ce cas, je préfère calculer la section à partir de la distance aller-retour et de la consommation plutôt que de choisir un câble au hasard.

La partie 230 V du transformateur doit rester protégée et correctement installée. Si vous devez modifier une prise, un tableau ou une alimentation secteur, faites intervenir un électricien qualifié. Le côté 24 V est moins dangereux, mais il ne dispense pas de couper le courant et de travailler avec des connexions propres.

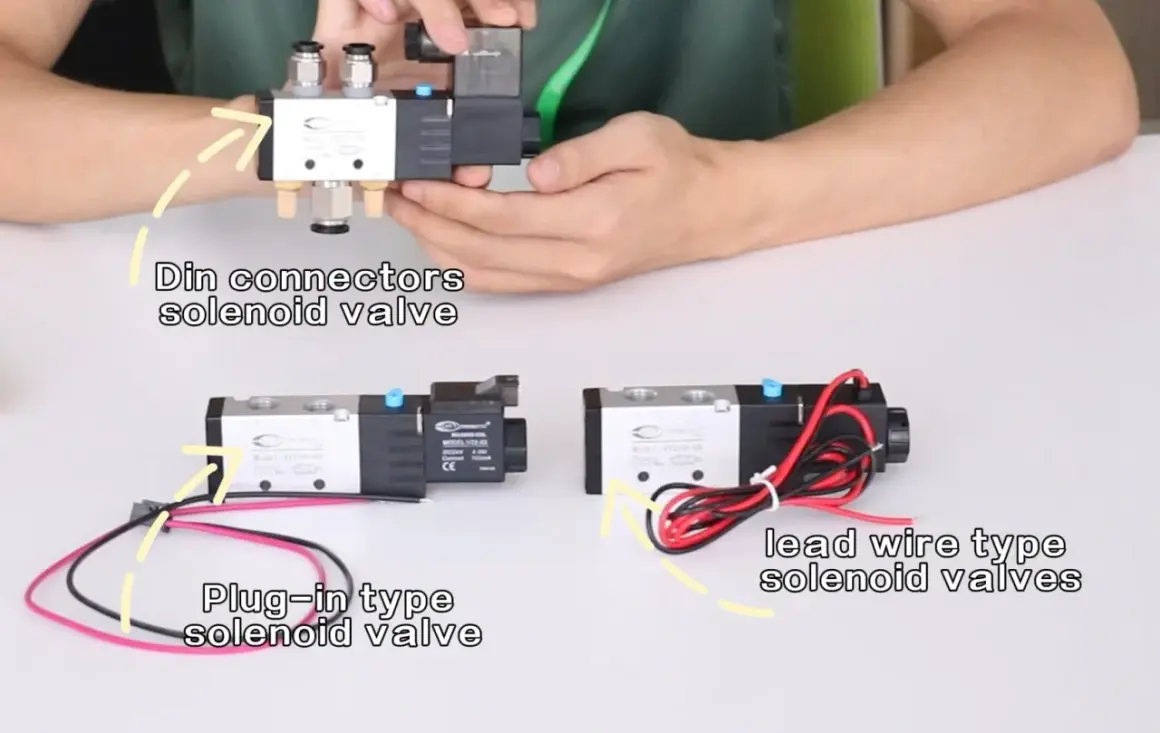

Réaliser le branchement d’une électrovanne 24 V

Le câblage habituel en 24 V CA

Dans un système d’arrosage à plusieurs zones, chaque solénoïde possède généralement deux fils. Le premier fil de chaque électrovanne rejoint le bornier COM ou commun du programmateur. Le second fil va vers la borne de la zone correspondante, souvent marquée 1, 2, 3 ou 4.

1. Reliez un fil de la première bobine au fil commun.
2. Branchez l’autre fil sur la sortie de la zone 1.
3. Pour la deuxième vanne, utilisez le même commun et une sortie différente.
4. Protégez chaque raccord dans un connecteur étanche.
5. Refermez le regard en évitant de coincer ou de tendre les câbles.

Les deux fils d’une bobine 24 V CA sont souvent interchangeables. Je ne me fie toutefois pas uniquement à leur couleur, car les fabricants n’emploient pas tous les mêmes repères. Le fil commun doit être identifié aux deux extrémités, faute de quoi une intervention ultérieure devient vite confuse.

Le cas d’une électrovanne en 24 V CC

Avec une alimentation continue, raccordez la borne positive au + et la borne négative au -, lorsque ces repères figurent sur la bobine. Si le solénoïde intègre une diode ou un voyant, la polarité devient indispensable. Un relais peut être nécessaire lorsque le programmateur ne fournit pas directement le courant continu requis.

Ne branchez pas une alimentation externe sur une sortie de programmateur déjà alimentée. Vous risqueriez de mettre deux sources en opposition. Il faut soit utiliser la sortie prévue par le fabricant, soit intercaler un relais dont la bobine et les contacts sont compatibles avec le montage.

Lire aussi : Coupure d'eau automatique en cas de fuite - quel système choisir ?

Une alimentation séparée pour un montage simple

Pour une seule vanne commandée par un interrupteur ou un relais, le principe est simple. Un conducteur de l’alimentation rejoint une borne de la bobine et l’autre passe par l’interrupteur avant de revenir vers la seconde borne. En 24 V CA, le sens importe généralement peu ; en 24 V CC, respectez les indications de polarité.

Ajoutez un fusible adapté à la consommation lorsque le fabricant le prévoit. Une alimentation surdimensionnée en tension est dangereuse, tandis qu’une alimentation qui dispose de plus de capacité en courant n’est pas un problème en soi, à condition que la tension et le type de courant soient corrects.

Associer correctement l’électricité et la plomberie

Le câblage peut être parfait et la vanne rester inactive si elle est montée à l’envers. Une flèche gravée sur le corps indique le sens de circulation de l’eau. Le non-respect de ce repère perturbe le fonctionnement de la membrane, surtout sur les électrovannes à commande indirecte.

Dans un réseau d’arrosage, placez généralement un filtre en amont lorsque l’eau contient du sable ou des particules. Pour du goutte-à-goutte, un régulateur de pression en aval est souvent nécessaire, car une pression excessive peut provoquer des fuites, une mauvaise distribution ou l’usure prématurée des émetteurs.

La bobine doit rester accessible pour un remplacement futur. Je déconseille de l’enfermer sous une couche de terre ou de la placer dans un regard constamment rempli d’eau. L’humidité ne crée pas seulement un risque électrique ; elle accélère aussi la corrosion des raccords et rend les pannes intermittentes difficiles à trouver.

Avant de remettre le réseau en pression, vérifiez les raccords hydrauliques et le serrage mécanique. Une électrovanne ne compense ni une pression insuffisante, ni un filtre bouché, ni une pompe qui ne démarre pas. Le circuit électrique et le circuit d’eau doivent donc être contrôlés séparément.

Tester le montage et trouver l’origine d’une panne

Commencez par activer manuellement la zone depuis le programmateur. Mesurez la tension directement aux bornes de la bobine pendant la commande, et non seulement à vide sur le transformateur. Vous devez retrouver une tension cohérente avec l’étiquette, par exemple environ 24 V CA ou 24 V CC selon le modèle.

Avec un multimètre réglé sur la continuité ou la résistance, une bobine coupée peut afficher une résistance infinie. Une valeur presque nulle peut signaler un court-circuit, mais il n’existe pas de résistance universelle pour toutes les électrovannes. Comparez le résultat aux données du fabricant plutôt que de chercher un chiffre valable dans tous les cas.

Un clic audible ne prouve pas que l’eau circule. La membrane peut être encrassée, le petit orifice de pilotage obstrué ou la pression trop faible. À l’inverse, une vanne qui fonctionne manuellement mais pas avec le programmateur révèle souvent un problème de câblage, de tension ou de commande.

Les détails qui évitent une nouvelle panne

Étiquetez chaque fil à l’intérieur du programmateur et dans le regard. Une simple indication comme « commun », « zone 1 » ou « zone 2 » fait gagner beaucoup de temps lors du dépannage. Je conseille aussi de photographier les connexions avant de refermer le boîtier, surtout lorsque plusieurs vannes partagent le même câble.

• Ne remplacez pas une bobine 24 V CA par une bobine 24 V CC sans vérifier la compatibilité.
• Ne laissez pas de raccord torsadé exposé à l’eau.
• Ne mesurez pas une résistance sur un circuit encore sous tension.
• Ne choisissez pas le transformateur uniquement selon l’étiquette 24 V.
• Ne négligez pas la pression, le filtre et le sens de montage.

Le bon réflexe consiste à séparer le diagnostic en trois questions. La bonne tension arrive-t-elle à la bobine ? La bobine réagit-elle correctement ? L’eau peut-elle circuler dans le bon sens et à la bonne pression ? Cette méthode évite de remplacer une électrovanne alors que le défaut vient simplement d’un connecteur humide.

Un contrôle final avant de laisser l’installation fonctionner seule

Après le test électrique, faites fonctionner chaque zone pendant quelques minutes. Vérifiez l’ouverture, la fermeture, l’absence de fuite et la stabilité de la pression. Une installation fiable doit continuer à fonctionner après plusieurs cycles, pas seulement au premier essai.

Conservez la référence de la bobine, la puissance de l’alimentation et le repérage des fils. Ces trois informations simplifient fortement l’entretien et permettent de remplacer rapidement la pièce appropriée. Avec une tension correctement identifiée, des connexions étanches et un contrôle hydraulique soigné, le branchement devient une opération accessible et durable.
